Proteção e Seletividade em Cabines de Média Tensão

Eng. Elet. Vanderlei Felisberti 1 Comment 16 de julho de 2026

⚡ Proteção e Seletividade em Cabines de Média Tensão

A proteção e seletividade em sistemas elétricos de média tensão são fundamentais para garantir
segurança, confiabilidade e continuidade operacional. Neste artigo apresentamos
os principais conceitos, impactos, critérios técnicos e boas práticas para aplicação em instalações
elétricas industriais e comerciais.

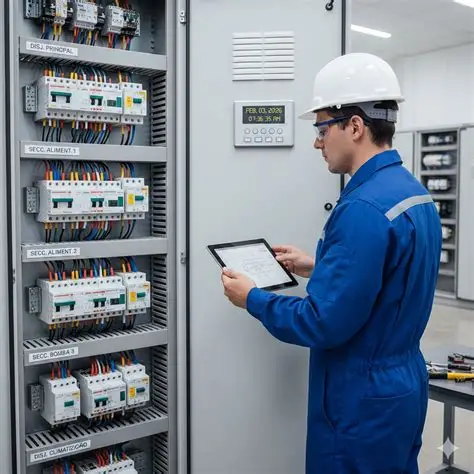

Engenheiro analisando painel elétrico

Engenheiro analisando painel elétrico.

🎯 Objetivo: Garantir que apenas o dispositivo de proteção mais próximo da falha atue,
minimizando interrupções e preservando a continuidade do fornecimento de energia.

⚡ Tipos de Correntes de Curto-Circuito

🔹 Corrente simétrica (trifásica)
🔹 Corrente assimétrica (monofásica ou bifásica)
🔹 Corrente de pico (Ip)
🔹 Corrente de regime (Ik)

💡 Dica Técnica:
Sempre dimensione disjuntores e barramentos considerando os valores de pico e de regime.

🔥 Impactos nos Equipamentos

🌡️ Aquecimento e degradação do isolamento
🏗️ Esforços eletrodinâmicos em barramentos
⏳ Redução da vida útil de disjuntores e fusíveis
⚠️ Risco de falha em transformadores

📸 Inspeção Preventiva:
Inspeções termográficas ajudam a identificar pontos críticos antes da ocorrência de falhas.

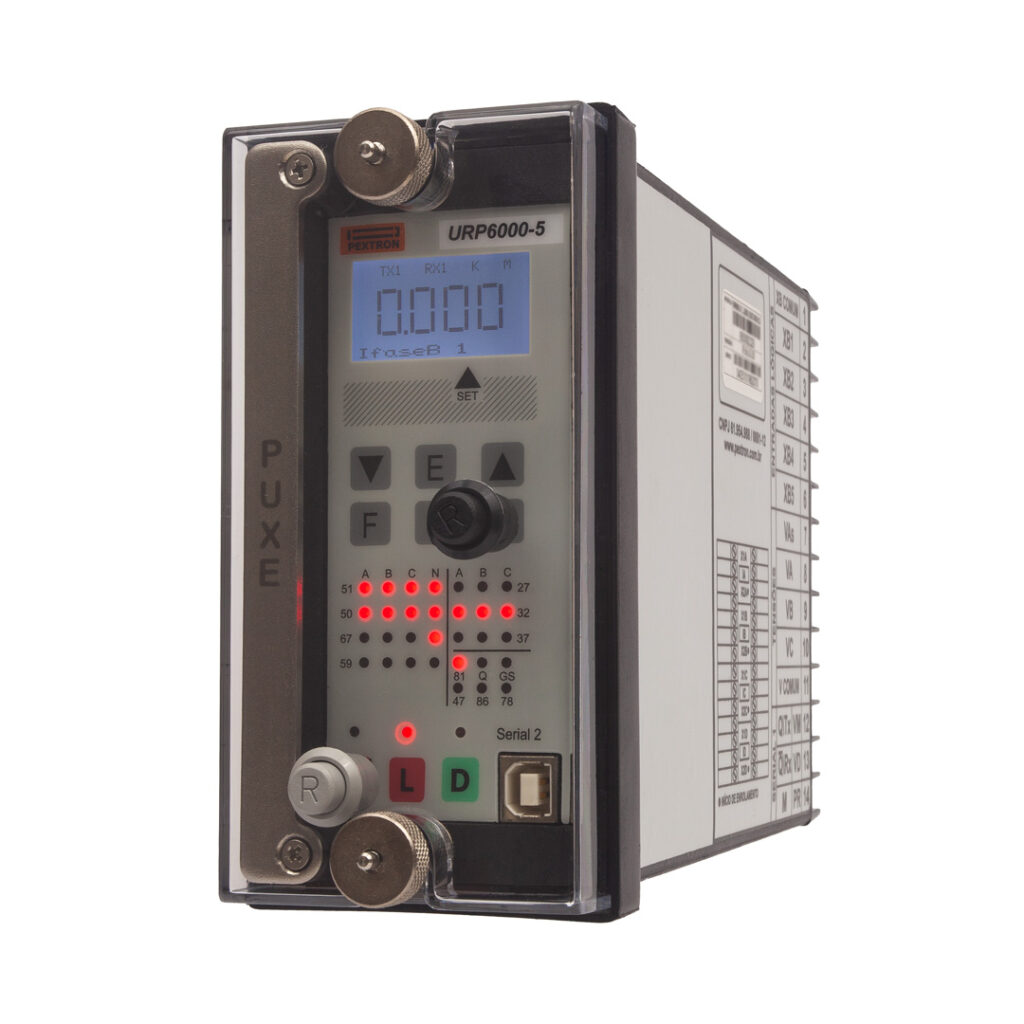

🛡️ Ajustes e Coordenação de Relés

🎯 Definição adequada da corrente de pick-up
⏱️ Ajuste dos tempos de atuação
📈 Aplicação de curvas IEC ou ANSI
🔄 Coordenação entre dispositivos de proteção

✅ Boa Prática:
O dispositivo mais próximo da falta deve atuar primeiro, preservando o restante do sistema.

📊 Curvas de Seletividade

📉 Curvas inversas
📈 Curvas muito inversas
🚀 Curvas extremamente inversas
⏲️ Seletividade cronológica
📡 Seletividade lógica

💡 Dica:
Utilize softwares de simulação para validar os estudos de seletividade antes da implantação.

💻 Estudos Aplicados com Software

Softwares especializados permitem análises detalhadas para validação dos sistemas de proteção.

🧰 Ferramentas Utilizadas

⚙️ ETAP®
⚙️ DIgSILENT PowerFactory®
⚙️ CYME®

📋 Recursos Disponíveis

⚡ Simulação de faltas elétricas
📊 Cálculo de correntes de curto-circuito
📈 Coordenação gráfica de relés
📄 Relatórios técnicos e memoriais de cálculo

📋 Critérios Técnicos para Decisão

📚 IEC 60909
📘 Normas IEEE
📖 ABNT NBR 14039
🦺 Segurança operacional
🔒 Confiabilidade do sistema
💰 Custos e manutenção preventiva

📌 Resumo Executivo

✅ Redução dos riscos elétricos
✅ Maior vida útil dos equipamentos
✅ Continuidade operacional
✅ Conformidade com normas técnicas
✅ Menor impacto das falhas elétricas

✅ Conclusão

Uma proteção e seletividade bem aplicadas garantem
segurança, continuidade e economia
para instalações elétricas de média tensão. Investir em estudos de curto-circuito,
coordenação de relés e análises de seletividade é essencial para aumentar a
confiabilidade dos sistemas elétricos modernos.
