Distorções harmônicas: o vilão invisível das instalações elétricas.

Distorções harmônicas: o vilão invisível das instalações elétricas.

Postagem: Eng. Elet. Vanderlei Felisberti

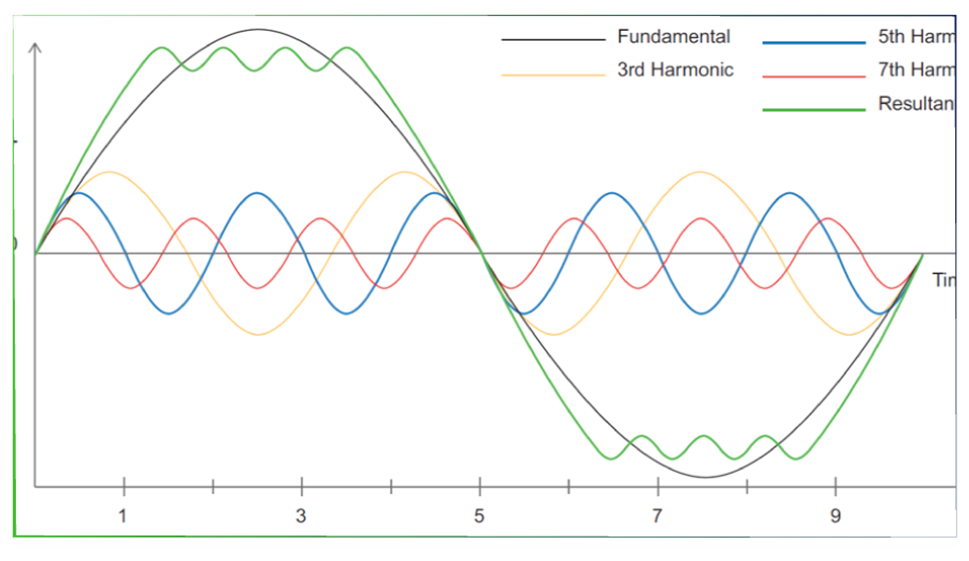

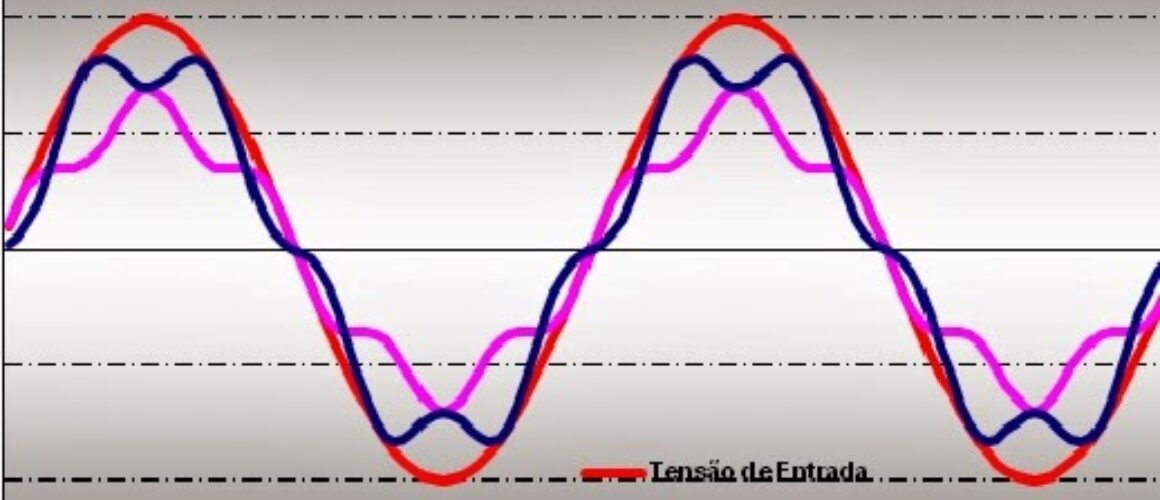

A distorção harmônica total, do inglês total harmonic distortion, é uma medida da distorção harmônica presente em um sinal e é definida como a razão entre a soma das potências de todos os componentes harmônicos e a potência da freqüência fundamental. (Fonte: Wikipédia)

Quando falamos em projeto de instalações elétricas, quase todo mundo se preocupa com carga, demanda, proteção, bitola…

Mas e as distorções harmônicas?

O que muitos esquecem é que as harmônicas impactam diretamente na corrente de projeto, na queda de tensão, no dimensionamento do neutro e na vida útil dos componentes.

E não é opcional considerar isso. A própria NBR 5410 é clara:

? “Na seleção dos componentes, devem ser levados em consideração (…) as harmônicas.” (item 4.1.12)
? “Quando a taxa de terceira harmônica e seus múltiplos for superior a 33%, pode ser necessário um condutor neutro com seção superior à dos condutores de fase.” (item 6.2.6.2.5)

Ou seja, projeto bem feito exige dados precisos sobre as distorções harmônicas dos equipamentos instalados.

E aqui surge um grande problema:
Muitos fabricantes ainda tratam o espectro harmônico como “segredo de estado”.

Sem esses dados, como projetar corretamente?
Você está usando o valor eficaz real nas suas correntes de projeto? Está dimensionando corretamente condutores, disjuntores e proteções?
